Автор: Инженерно-техническая группа ООО «Ханчжоу Саньмин Машинери»
Дата публикации: 13 октября 2026 г.

Прямой технологический обзор: Задачи третьей стадии дробления и гранулометрии

При разработке высокоабразивных магматических и метаморфических пород (граниты, диабазы, кварциты, габбро и базальты с пределом прочности при сжатии свыше 220-300 МПа) на карьерах РФ и стран ЕАЭС традиционная схема «щековая + конусная дробилка» часто не позволяет стабильно получать товарную продукцию высшей категории качества.

Главные отраслевые проблемы щебеночных заводов и ГОКов:

1. Высокая лещадность после конусных дробок: Содержание зерен пластинчатой и игловатой формы во фракциях 5-10 мм, 10-20 мм и 20-40 мм часто превышает 18-25%, что переводит щебень во 2-ю или 3-ю группу по ГОСТ 8267-93 и резко снижает его отпускную цену для мостового и дорожного бетона.

2. Дефицит кондиционного строительного песка: Природный речной песок истощается или имеет нестабильный модуль крупности. Дробление гранитного отсева 0-10 мм в традиционных мельницах приводит к чрезмерному переизмельчению в пыль (частицы менее 0.063 мм свыше 12-15%), непригодную по ГОСТ 8736-2014.

3. Критический износ при ударном дроблении: Использование стандартных роторных дробок с жестко закрепленными билами на крепких гранитах влечет замену бил каждые 2-3 смены, делая эксплуатацию экономически убыточной.

Вертикальные центробежно-ударные дробилки (VSI) серии Sanming Machinery решают эту задачу за счет контролируемого разгона материала в закрытом роторе до скоростей 60-78 м/с и последующего соударения в режиме самоизмельчения.

Сравнение схем дробления: «Камень о камень» (ROR) против «Камень о металл» (ROA)

Выбор внутренней компоновки камеры центробежной дробилки определяет себестоимость тонны готовой продукции.

                  [Исходный материал (0-35 мм)]
                                │
                                ▼
                   [Двухпоточный делитель питания]
                   ┌────────────┴────────────┐
                   │                         │
           (Центральный поток)       (Каскадный перелив)
                   │                         │
                   ▼                         ▼
         [Высокоскоростной ротор]            │
          (Линейная скорость                 │
              65-75 м/с)                     │
                   │                         │
                   ▼                         │
           [Факел вылетающих]                │
           [высокоскоростных]                │
               [зерен]                       │
                   │                         │
                   └────────────┬────────────┘
                                │
                   [Зона соударения и удара]
                   ┌────────────┴────────────┐
                   ▼                         ▼
        [«Камень о камень» ROR]    [«Камень о металл» ROA]
         Футеровка каменным слоем   Высокохромистые отбойники
         Минимальный износ стали    Высокая степень измельчения
         Для гранита, кварцита      Для известняка, доломита

Сравнительная таблица технических параметров схем

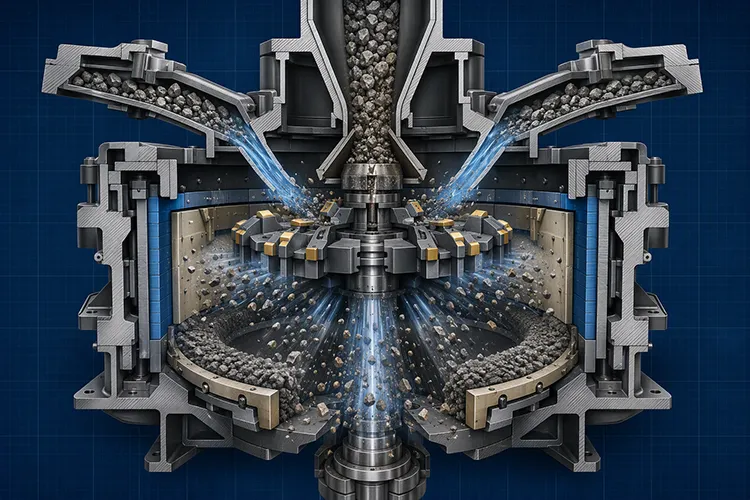

Конструктивные особенности и износостойкая металлургия ротора Sanming

Ротор центробежной дробилки работает в экстремальных условиях динамических нагрузок и циклического нагрева. В машинах «Машиностроение Саньмин» внедрен комплекс конструктивных решений:

1. Трехпортовая глубокая камера ротора (Deep-Cavity Design)

Увеличенный объем внутренней полости ротора способствует образованию устойчивого мертвого слоя породы на внутренних траекториях движения. Горная масса скользит по минеральной подушке, исключая фрикционный контакт с кованым телом ротора.

2. Составные твердосплавные наконечники (Composite Carbide Tips)

Вместо цельных хрупких пластин используются секционные твердосплавные элементы на связке карбида вольфрама с кобальтом:

• Разгрузка от ударных напряжений: Секционная посадка предотвращает распространение микротрещин при случайном проходе кусков металла.

• Подпорные пластины (Backing Plates): Изготовлены из легированной стали с поверхностным упрочнением, защищают посадочные пазы ротора при предельном износе напаек.

• Переворачиваемые верхние и нижние футеровки: Симметричные защитные диски можно переворачивать на 180 градусов для компенсации гравитационной неравномерности потока.

3. Двухканальное каскадное питание (Cascade Feeding)

Регулируемый шиберный делитель подает до 35-40% общего потока материала мимо ротора в кольцевой каскад вокруг рабочей камеры. Камни, вылетающие из ротора со скоростью до 75 м/с, врезаются в непрерывно падающую завесу породы. Это многократно увеличивает плотность контактов зерно-зерно без расхода электрической мощности на дополнительный разгон.

Адаптация к климатическим условиям Сибири и Дальнего Востока (-40...-50 °C)

Дробилки VSI, поставляемые для ГОКов и щебеночных заводов Якутии, Магадана, Забайкалья и Красноярского края, оснащаются северным инженерным пакетом:

1. Автономная маслостанция жидкой смазки с ТЭН-подогревом: Картер маслостанции объемом 120-180 литров оснащен встроенными трубчатыми электронагревателями (ТЭН) мощностью 3-6 кВт с терморегулятором. Система блокирует запуск основных двигателей, если температура масла ниже +20 °C, и поддерживает рабочую температуру минерального масла ISO VG 220 в диапазоне +38...+50 °C.

2. Селективный подшипниковый узел: В шпиндельном узле применены оригинальные конические и сферические роликоподшипники SKF/TIMKEN с увеличенным тепловым зазором (класс C3) и полимерным лабиринтным уплотнением, защищенным от проникновения каменной пыли избыточным подпором воздуха.

3. Хладостойкие стали металлоконструкций: Опорная рама и несущий корпус дробилки изготавливаются из низколегированной хладостойкой стали марки 09Г2С (ГОСТ 19281-2014) с контролем ударной вязкости KCU при температуре -40 °C и -60 °C.

Расчет себестоимости и экономическая модель TCO (для производительности 200 т/ч)

Для карьера с годовым объемом производства 600,000 тонн гранитного щебня и песка (годовая наработка 3,000 часов при производительности 200 т/ч) структура эксплуатационных затрат выглядит следующим образом.

Формула совокупной себестоимости передела (TCO)

Себестоимость передела на 1 тонну ($/т) = Затраты на быстроизнашиваемые детали ($/т) + Затраты на электроэнергию ($/т) + Затраты на плановое ТО ($/т)

Где:

• Затраты на быстроизнашиваемые детали ($/т) = Стоимость комплекта броней и наконечников ($) / (Ресурс деталей в моточасах * Производительность т/ч)

• Затраты на электроэнергию ($/т) = Фактическая потребляемая мощность (кВт) * Тариф ($/кВт*ч) / Производительность (т/ч)

Экономический эффект от применения VSI по сравнению с традиционной схемой

Регламент технического обслуживания и вибромониторинг

Эксплуатация высокоскоростного ротора требует соблюдения строгих норм безопасности:

1. Контроль виброскорости: Дробилка комплектуется промышленным пьезоэлектрическим датчиком вибрации. Предупредительный сигнал тревоги настраивается на 4.5 мм/с (среднеквадратичное значение RMS). При достижении порога 7.0 мм/с автоматика АСУ ТП производит мгновенное отключение питания главных приводов для исключения разрушения подшипниковых узлов.

2. Парная замена наконечников по весу: При замене изношенных твердосплавных лопаток новые комплекты обязательно взвешиваются на электронных весах. Разница в массе диаметрально противоположных элементов ротора не должна превышать 2.0 грамма.

3. Ежесменный осмотр конуса распределителя: Проверка состояния центрального конуса распределителя питания предотвращает сквозной пропил основания ротора входящим потоком породы.

Часто задаваемые вопросы (FAQ)

В каких случаях для гранитных карьеров обязательна схема «камень о камень» (Rock-on-Rock)?

Схема «камень о камень» (ROR) является строго обязательной при дроблении горных пород с содержанием свободного кварца свыше 5% или коэффициентом крепости по шкале Протодьяконова f > 10 (граниты, диабазы, кварциты, порфириты, кремнистые песчаники). В таких породах схема с металлическими наковальнями (ROA) приводит к полному истиранию броней за 30-60 часов работы, что делает производство нерентабельным. В схеме ROR износ металла снижается в 4-5 раз за счет формирования защитного слоя из самого дробимого материала.

Как дробилка VSI обеспечивает получение щебня 1-й группы лещадности по ГОСТ 8267-93?

ГОСТ 8267-93 классифицирует щебень с содержанием пластинчатых и игловатых зерен до 10% как 1-ю группу (кубовидный щебень). В конусных дробилках разрушение идет в основном сдавливанием, что приводит к растрескиванию плоских кусков вдоль плоскостей спайности. В дробилке VSI материал разгоняется ротором и ударяется о воздушную завесу и каменный слой. Происходит скалывание острых углов и избирательное разрушение непрочных зерен по внутренним дефектам структуры, что гарантирует стабильный показатель лещадности 6-9%.

Каков фактический ресурс твердосплавных лопаток ротора при дроблении кварцитов?

При непрерывном дроблении высокоабразивных кварцитов и твердого гранита оригинальные секционные твердосплавные наконечники ротора Sanming Machinery обеспечивают наработку от 90 до 140 моточасов. При работе на менее абразивном базальте или речном гравии ресурс увеличивается до 180-250 моточасов. Для максимальной долговечности критически важно соблюдать чистоту питания и не допускать попадания недробимого металла.

Как реализован подогрев и защита маслостанции дробилки VSI при температурах до -45 °C?

Маслостанция дробилки VSI для северных регионов оснащается автоматическим предпусковым подогревом масляной ванны мощностью 3-6 кВт, работающим по датчику температуры. Логика шкафа управления исключает пуск главных двигателей, пока температура масла в нагнетающей магистрали не достигнет минимальной рабочей отметки +20 °C. Во время работы система постоянно контролирует давление подачи, температуру подшипников (не выше +65 °C) и расход циркулирующего масла через реле протока.
